ThermJet高温燃烧器
- 品牌：Eclipse
- 系列：ThermJet
- 型号：TJ0075
- 类型：高温燃烧器
产品特性
- 高速火焰。ThermJet生成的热燃气流使燃烧更彻底，精确的温度均匀性，确保始终如一的产品品质和系统效率。
- 高过量空气下的大调节比。宽广的调节比范围以及高过量空气意味着ThermJet可以在运行范围内实现高速以及高效率。
- 可靠的点火。ThermJet可以帮助客户在点火范围以内的任何地方点燃，无需辅助点火设置。
- 成套定制方便使用。所有ThermJe组件通过专业设计配套以满足客户各种特殊需求，仅需选择相应的燃烧范围、燃烧器类型、燃料类型、螺纹类型和火焰传感部件。
- 无与伦比的燃料和控制的便利性。ThermJet可提供燃烧多种燃料的能力，并且无需更换喷嘴。此外，你可以使用多种控制方法……如脉冲控制，过量空气控制或者比例控制。
产品参数
| 参数 | 烧嘴速度 | TJ0075 型 | |
|---|---|---|---|
| 最大输入 Btu/hr (KW) | 中速或高速 | 750,000(220) | |
| 最小输入，按比例 Btu/hr (KW) | 中速或高速 | 75,000(22) | |
| 最小输入，固定空气 Btu/hr (KW) | 中速或高速 | 15,000(4.4) | |
| 燃气入口压力"WC(mbar) ·燃气入口燃料压力 （测压口“B”见 P3） | 高速 | 天然气 | 13.8(34.4) |
| 丙烷 | 18.3(45.6) | ||
| 丁烷 | 17.4(43.3) | ||
| 中速 | 天然气 | 7.2(17.9) | |
| 丙烷 | 10.2(25.4) | ||
| 丁烷 | 9.7(24.1) | ||
| 空气入口压力"WC(mbar) ·最大输入功率，15％的过剩空气 （测压口“A”见 P3） | 高速 | 天然气 | 16(39.8) |
| 丙烷 | 16.9(42.1) | ||
| 丁烷 | 17.0(42.3) | ||
| 中速 | 天然气 | 9.0(22.4) | |
| 丙烷 | 9.3(23.2) | ||
| 丁烷 | 9.5(23.7) | ||
| 高火时火焰长度 英寸(mm) （从燃烧室末端开始测量） | 高速 | 天然气 | 28.0(711) |
| 丙烷 | 30.0(762) | ||
| 丁烷 | 33.0(838) | ||
| 中速 | 天然气 | 28.0(711) | |
| 丙烷 | 38.0(965) | ||
| 丁烷 | 38.0(965) | ||
| 最大火焰喷出速度 ft/s (m/s) ·最大输入功率，15％的过剩空气量 | 高速 | 500(152.4) | |
| 中速 | 250(76.2) | ||
| 火焰监测 | U.V. 监测器适合于所有类型燃烧室 火焰棒监测只适合不锈钢材质或者 SiC 材质的燃烧室 | ||
| 燃料 | 天然气、丙烷、丁烷，对其他类型混合燃气,请与Eclipse公司联系确认孔板尺寸 | ||
所有数据都是实验室的测定数据，并且测定工况是炉膛压力为 0，不同的炉膛尺寸和工况条件，以上数据可能有所不同。
- 所有的数据都是根据标准的燃烧室尺寸得到的，改变燃烧室尺寸将会改变相关性能和压力。
- 所有输入均按燃料的高热值计算。
- Eclipse 保留对自己产品的构造和组成在任何时候进行修改的权利，对已经售出的产品，不承担进行相应更新的义务。
- 管件布置会影响孔板流量计的读数，所有数据都是从管道布置合格的燃烧系统上得到的。
- 如果在天然气体操作时并使用一个火焰块，相对于空气进口，则不要安装带顺时针转900的气体进口的燃烧器。

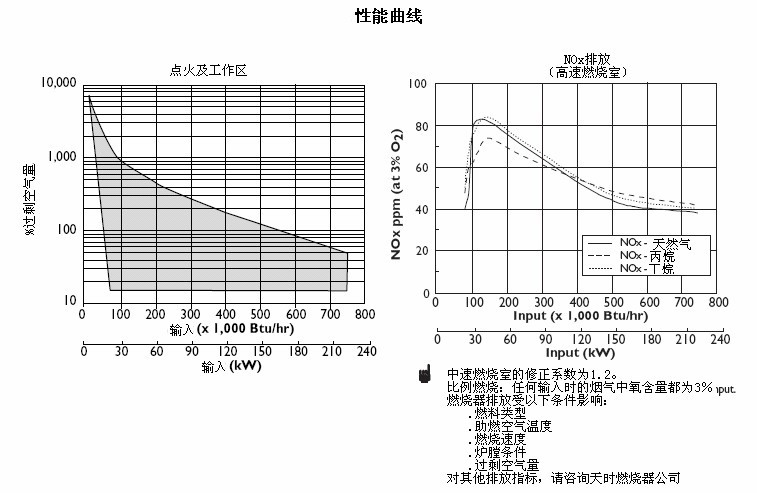

性能曲线图

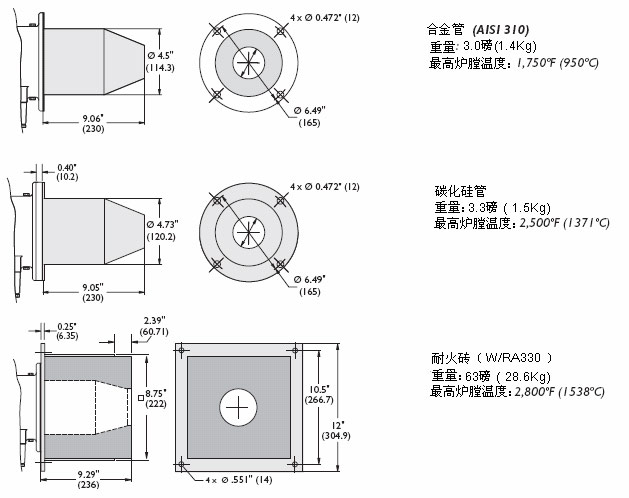

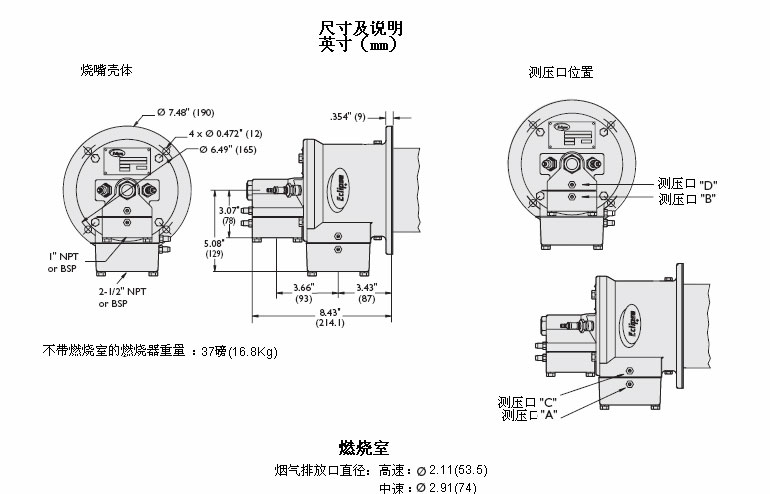

尺寸及说明（英寸）
